91麻豆视频网站,久久精品蜜桃国产麻豆,国产午夜精品美女麻豆,91精品国产高清一区二区麻豆

金属冲击试样的尺寸和表面粗糙度：

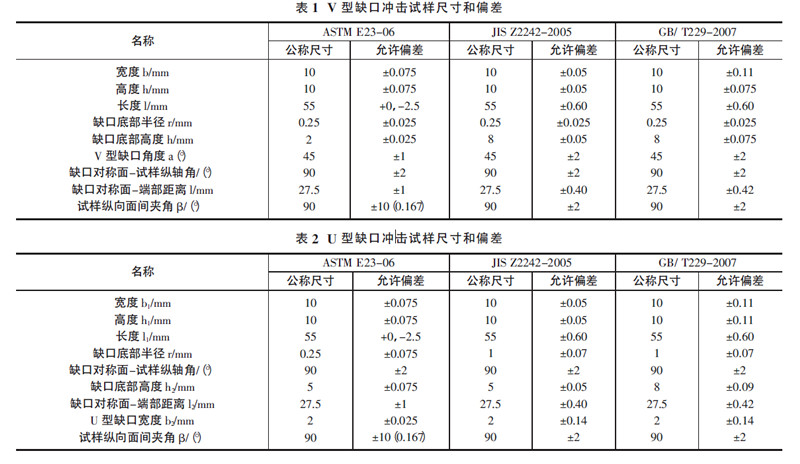

  下表中列举出了国标GB/T229-2007、美标ASTME23-06 和日本JIS Z2242 的试样的尺寸和偏差。由表中数据可知，就允许偏差来说，在ISO 系标准中，GB/T229-2007 的要求低于JIS Z2242-2005。对于试样尺寸的允许偏差，ASTM E23-06 大部分规定都和ISO系标准相当或更严格，只有一个试样长度规定较为宽松。对于缺口深度的公差范围，ISO 系标准通过分别规定试样高度和缺口底部高度的公差范围来确定，但ASTM E23-06 是直接规定。
  而对于试样的表面粗糙度来说，ISO 系标准的GB/T229-2007 和JIS Z2242-2005 的规定分别是：除端面以外的4个面分别优于5μm和3.2μm；而ASTM E23206的规定是：开缺口面及与其相对面优于2μm，除端面外的其余两个面优于4μm。但是作为航标HB5144-96 来说相应的试样尺寸也有差异。其中缺口底部大小厚度差不应该超过0.05mm。对于超高强度钢，缺口表面粗糙度Ra 值的大允许值为0.32μm。
